SCS Sistema trepante

Com o sistema SCS, as cargas da pressão do betão fresco são transferidas sem amarrações entre consolas até às ancoragens trepantes da betonagem anterior.

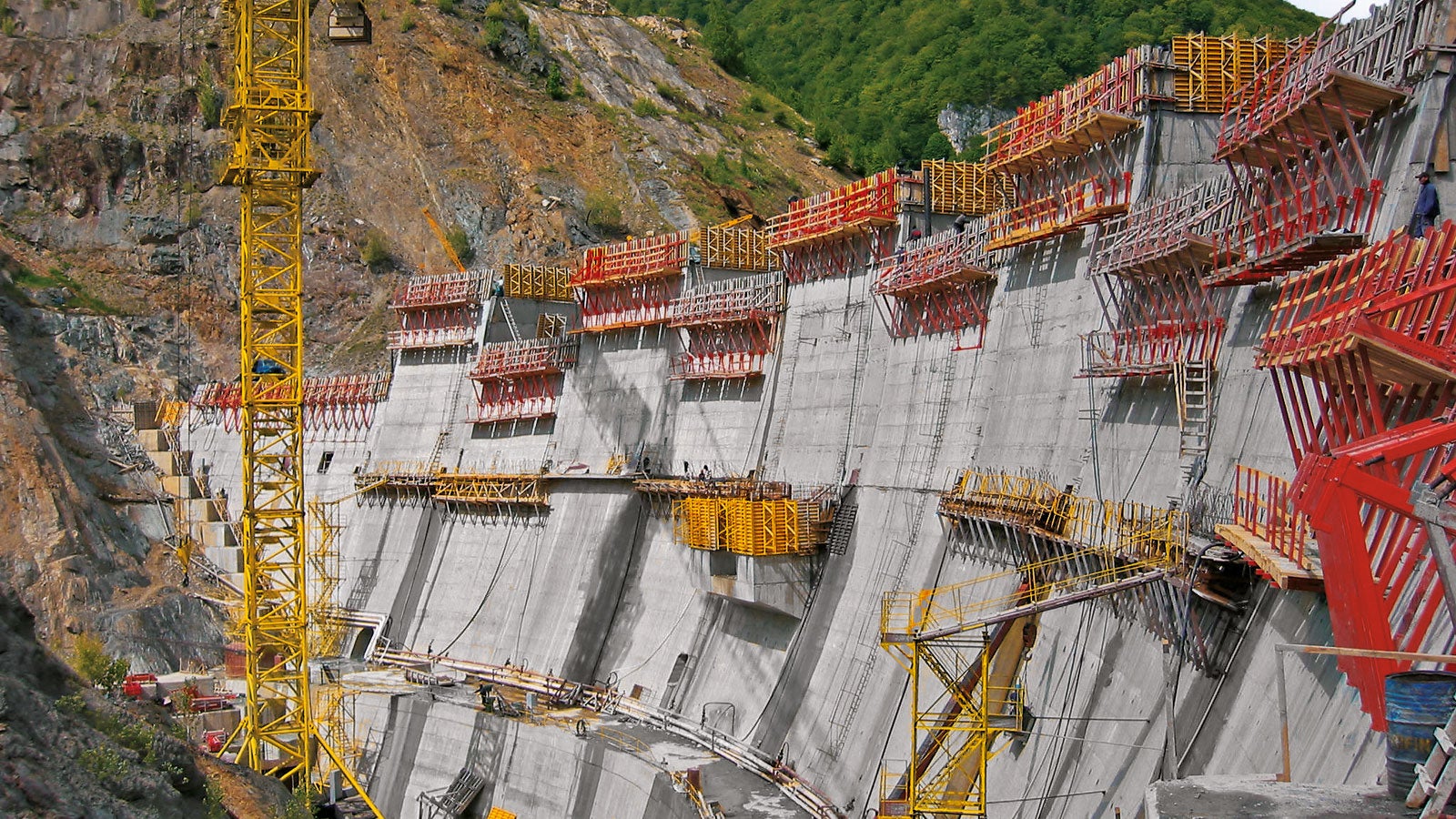

Neste coroamento de barragem em forma de arco, com 280 m de comprimento e inclinações variáveis, as consolas trepantes suportam as cargas pesadas.

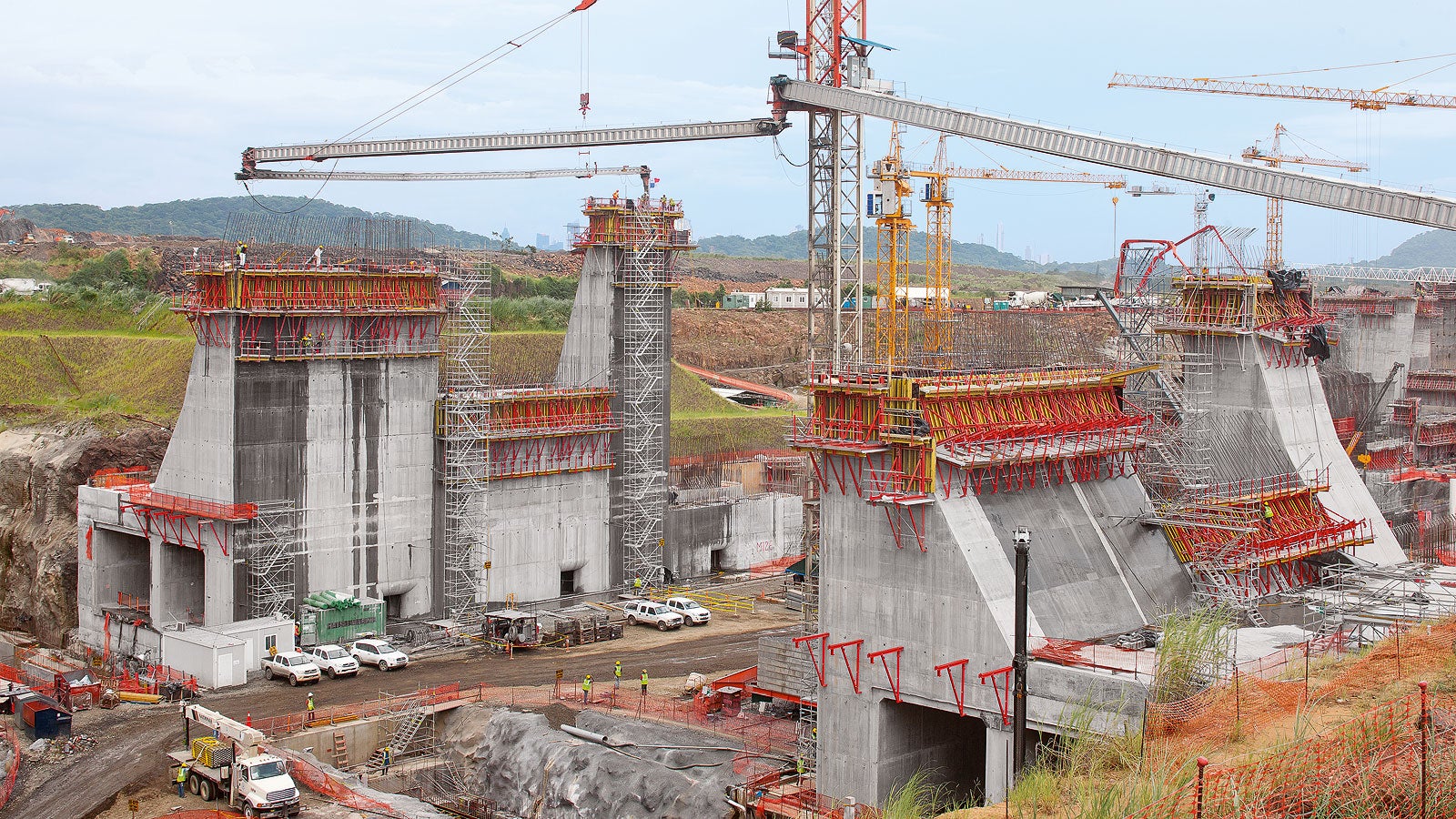

A utilização de grandes unidades trepantes facilita a construção económica dos componentes das eclusas para a expansão do Canal do Panamá.
O sistema trepante SCS 190 em combinação com o VARIO GT 24 para uma parede de barragem de dupla curvatura.
A transferência de cargas pesadas eo número reduzido de pontos de ancoragem com o SCS asseguram um nível extremamente elevado de rentabilidade.

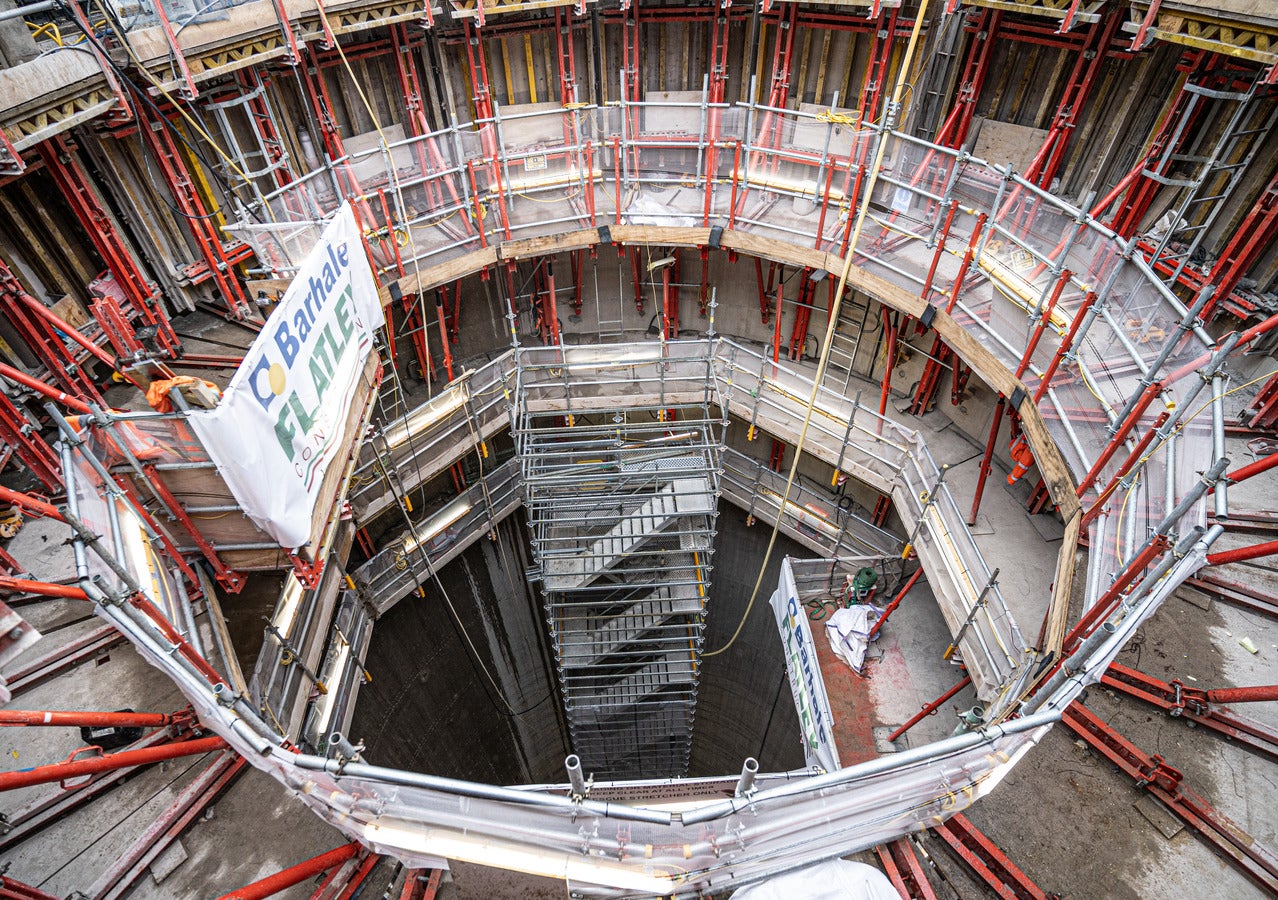

O SCS também pode ser utilizado para dupla aplicação, com alturas de cofragem até 6 m, aumentando a utilização de material ao mesmo tempo
1
/
6

Resumo

Com o sistema trepante SCS, as cargas da pressão do betão fresco são transferidas sem amarrações entre consolas até às ancoragens trepantes da betonagem anterior. O SCS destaca-se por ser económico. A adaptação óptima aos requisitos e geometrias de projecto pode ser executada de forma bastante flexível graças ao conceito modular com consolas com deversos constituintes.

Optimizado

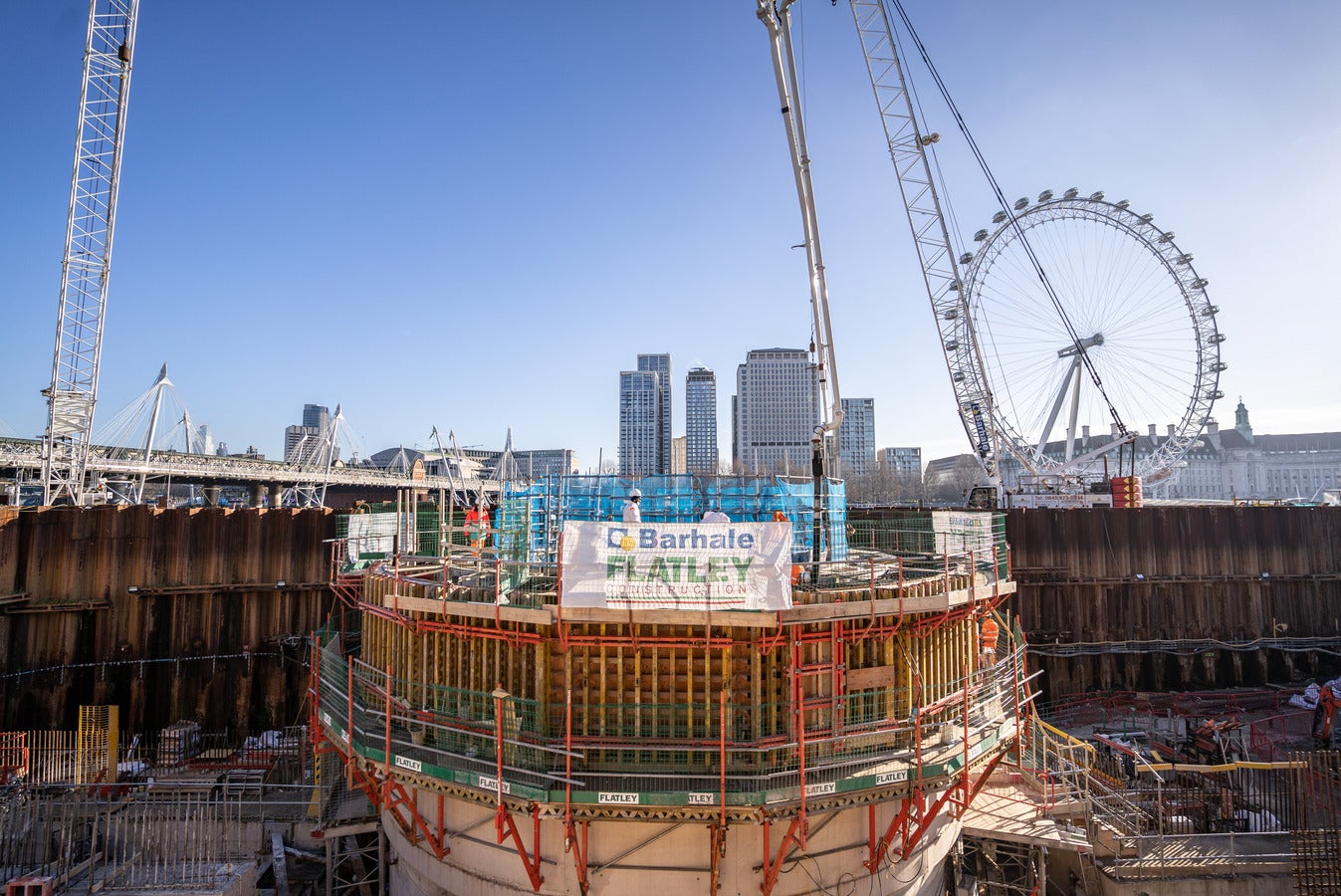

Conjuntos trepantes grandes graças à elevada capacidade de carga das consolas com boa utilização da ancoragem

Bem concebido
A mesma cofragem e componentes para os arranques e posteriores ciclos em altura

Adaptável
Plataformas inclináveis asseguram a segurança das áreas de trabalho e de acesso

Dados Técnicos

  • Como apoio de cofragem sem amarrações, a uma face, conforme DIN EN 12812
  • Conjuntos trepantes móveis com grua constituídas por um conjunto de plataformas e pela cofragem vigada VARIO GT 24 (utilização standard)
  • Optimizado para aplicações verticais com altura de betonagem de 3.00 m, bem como utilização com inclinação para a frente a 30º com altura de betonagem de 2.50 m
  • Possível adição de plataforma de acabamento
  • A plataforma de trabalho individual pode ser adaptada para utilização em estruturas inclinadas; as plataformas de betonagem e de acabamento podem ser inclinadas entre ±15° e ±30°
  • Estrutura para arranques com perfis verticais, tensores e correia de arranque adicional para a primeira betonagem, com ancoragens diagonais fixadas no solo
  • Sistema de ancoragem aprovada pela autoridade para a construção

Variantes

SCS 190
Largura aprox. das consolas 1.90 m com unidade de ajuste para inclinação da cofragem

SCS 250
Largura aprox. das consolas 2.50 m com carro de cofragem (distância de retração até 63 cm, dependendo do sistema de cofragem)
